高压无功补偿装置
    发布时间: 2024-02-25 11:22

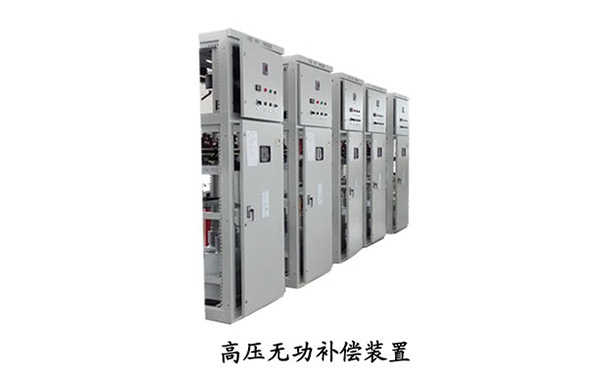

高压无功补偿装置

◎-技术参数

系统电压U16kV、10kV、35kV
电容额定电压Ucn6.6/√3kV、7.2/√3kV
额定容量Qmax1200kVAR/柜
电抗率K1%-12%
工作电源UAC220V/DC220V
保护方式
过压、欠压、过流、开口三角
冷却方式
自冷
环境湿度
-25℃~55℃
环境湿度
≤90%（25℃）
海拔高度
≤1000m

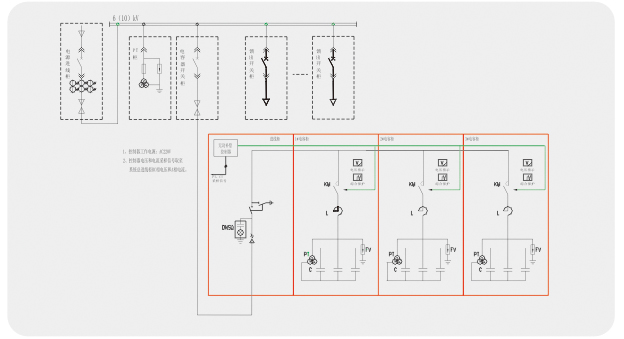

◎-标准原理图

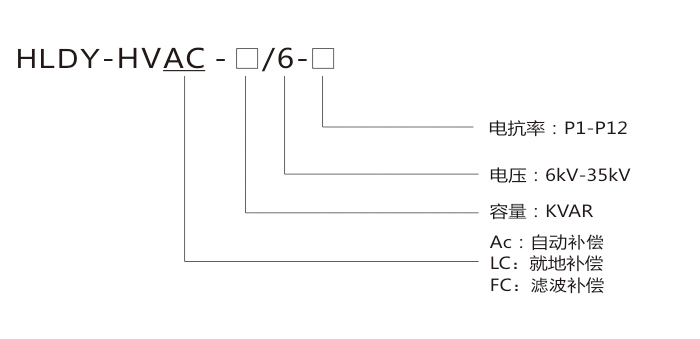

◎-产品型号


◎-产品选型

设备型号设备容量
(kVAR)		系统电压
(kV)		分组容量柜体数量柜体尺寸
（W*D*H）
HLDY-HVAC-300/10-P630010100+20021100*1600*2400
HLDY-HVAC-400/10-P640010200*221100*1600*2400
HLDY-HVAC-600/10-P660010300*2（200+400）21100*1600*2400
HLDY-HVAC-900/10-P690010300*3(300+600)3(2)1100*1600*2400
HLDY-HVAC-1000/10-P6100010200+400+40031100*1600*2400
HLDY-HVAC-1200/10-P6120010200+400+60031100*1600*2400
HLDY-HVAC-1500/10-P6150010300+600+60031100*1600*2400
HLDY-HVAC-2000/10-P6200010200+400+600+80041100*1600*2400
HLDY-HVAC-2400/10-P6240010200+400+600+120041100*1600*2400
HLDY-HVAC-3000/10-P6300010300+600+900+120041100*1600*2400
